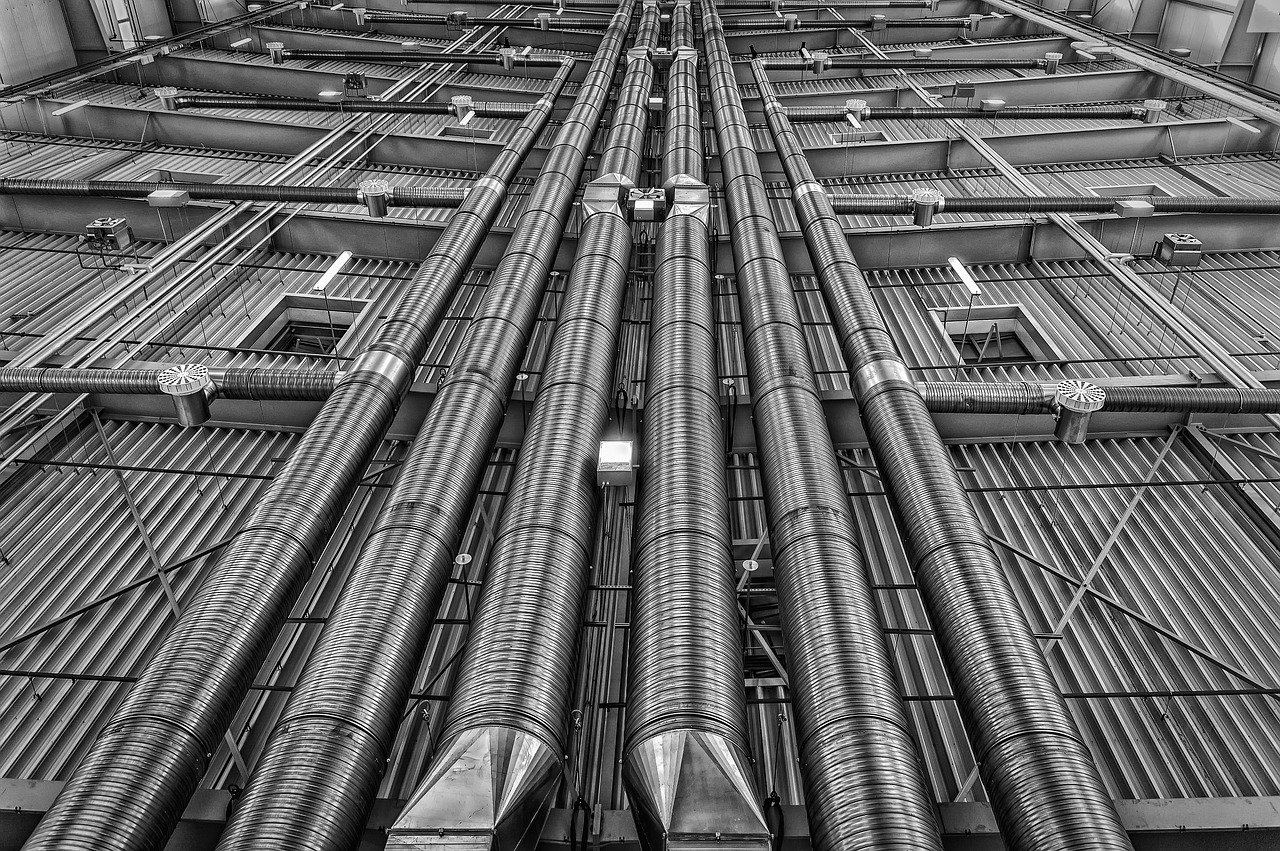

Монтаж вентиляции
Монтаж вентиляции для циркуляции и воздуха в помещении нужен не только для того, чтобы дышалось легче, но и по нормам СанПиНа. Которые обеспечивают нормальное рабочее пространство, а именно приток свежего (обагащенного кислородом) воздуха и вытяжку углекислого газа.
Проектирование вентиляции
Когда дело касается бытовой вентиляции или установки вытежки, то там все просто. Но в крупных помещениях, на предприятиях, заводах, общепитах расчет ведется с математической тонкостью. При проектировании вентиляции придется руководствоваться документами. Список раскрывается ниже.
Документы регламентирующие монтаж вентиляции
- СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»
- § 7. Вентиляция, кондиционирование воздуха и воздушное отопление
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
- § 6. Пожарная безопасность систем вентиляции и кондиционирования
- СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003»
- § 7.3 Противопожарные требования к инженерным системам и оборудованию здания
- § 9. Требования к внутридомовым инженерным системам и внутриквартирному оборудованию и санитарно-эпидемиологические требования
- СП 55.13330.2016 «СНиП 31-02-2001 Дома жилые одноквартирные»
- § 9.Требования к внутридомовому оборудованию системам и санитарно-эпидемиологические требования к зданиям жилым одноквартирным
- СП 73.13330.2016 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий»
- § 7.6 Испытание внутренних санитарно-технических систем. Системы вентиляции и кондиционирования воздуха
- § 8.3 Испытание, регулировка и пусконаладочные работы, комплексная наладка внутренних систем отопления. тепло- и холодоснабжения, вентиляции и кондиционирования.
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
- § 4. Параметры микроклимата
- § 5. Качество воздуха
- ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления вентиляции и кондиционирования»
- Полностью
- СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»
- § 4. Гигиенические требования к отоплению, вентиляции, микроклимату и воздушной среде помещений

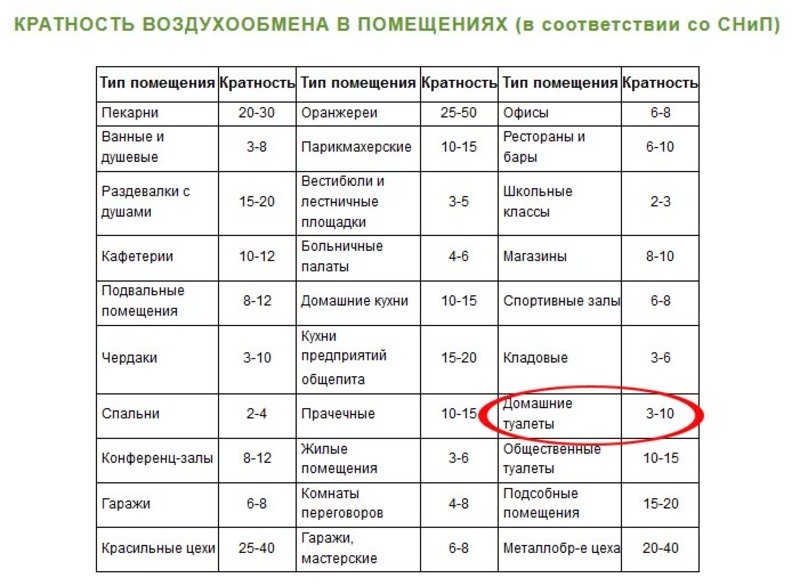

Нормы воздухообмена
Как рассчитать производительность воздухообмена в помещении самым простым методом?
Для этого нужно посчитать объём воздуха в кубических метра (далее м3), которое поступает в течении часа, исходя из минимальной нормы воздухообмена в 30 м3/час. А еще лучше 60 м3 для постоянно пребывающего человека и 20 м3 для временно прибывающего. Так например:
Монтаж вентиляции в офисе
- Рабочая комната сотрудников — 20 на каждого человека.
- Кабинет управляющих — 3.
- Зал для совещаний и конференц-зал — 20 на 1 посетителя.
- Комнаты для курения — 10.
- Санузел, умывальная и душевая — 20.
- Кладовая и комната для хранения документации — 0,5.
- В техническом помещении — 1.
Монтаж вентиляции в цехе
Цеха, где выполняется работа, не требующая больших физических усилий — 25.
Площадки, где сотрудники выполняют простую работу с редким приложением физической силы — 30.
Производственные помещения, где проводятся различные манипуляции, требующие значительных затрат сил — 35.
Красильные цеха — 40.
Промышленные площадки, где в процессе работы используются токсичные и летучие вещества — 45.
Это не точные, а примерные рекомендуемые показатели, определяемые кратностью воздухообмена для производственных помещений по таблице СНиП 2.04.05−91
Калькулятор нормы воздухообмена
L= K × V (м3/ч)
K – кратность воздухообмена. Отношение минимального объёма приточки за 1 час, к общему воздуху в помещении, крат в час;
V – объём помещения, м3;
Техническое задание на монтаж вентиляции
До проекта первым делом идет разработка технического задания (далее ТЗ). Такой документ не требует специальных знаний и может быть разработан любым человеком, а не только специалистом.
При разработке подрядной организацией, необходимо придерживаться нормативов РФ по:
- скорости воздуха в воздухододе
- кратности воздухообмена
Каждое помещение в зависимости от назначение имеет свои особенности, например:
- количество временно или постоянно находящихся людей
- наличие или отсутсвие естественной вентиляции
- свободное или принудительное перемещение воздуха
- работы механических устройств или вытяжки продуктов горения

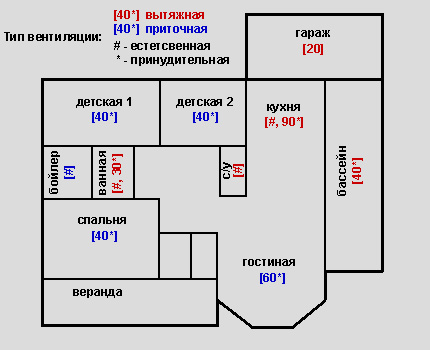

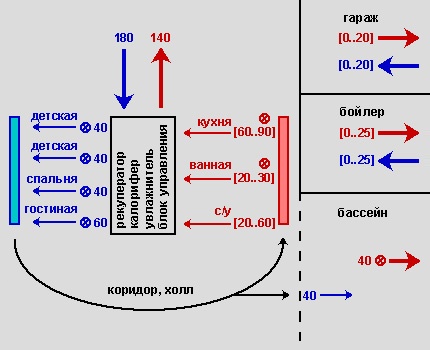

Схема вентиляционной системы
До проекта первым делом идет разработка технического задания (далее ТЗ). Такой документ не требует специальных знаний и может быть разработан любым человеком, а не только специалистом.
При разработке подрядной организацией, необходимо придерживаться нормативов РФ по:
- скорости воздуха в воздухододе
- кратности воздухообмена
Желательно все это знать до отделки помещения, чтобы потом не пришлось как-то менять и встраивать оборудование в чистовую отделку.
Важно помнить! Много узлов - больше поломок, регулярное обслуживание должно быть простым, а использование вентиляции понятным. На случай поломки надо иметь запасное решение и желательно встроить всё максимально незаметно или естественно.
А при расчете расходов учитывайте разовую покупку и 50% от стоимости на монтаж, не говоря уже на обслуживание, электроэнергию, обогрев и увлажнение.
Виды вентиляций
Приточная вентиляция
Обеспечение притока свежего воздуха снаружи здания, очистку, а в некоторых случаях так же отопление, охлаждение и увлажнение.
Вытяжная вентиляция
Задача вытяжной вентиляции (вытяжки) обеспечить циркуляцию воздух за счет вытягивания "грязно" воздуха из здания или помещения.
Приточно-вытяжная вентиляция
Как не трудно догадаться приточно-вытяжная система работает в единой система как вытяжки так и притока свежего воздуха в помещения, обеспечивая его циркуляцию и микроклимат.
Правила монтажа
Порядок монтажа систем вентиляции от входа воздуха внутрь вентиляционного канала:
- Установка системы очистительных фильтров
- Установка калорифера
- Установка вентилятора
- Установка рекуператора
- Установка системы кондиционирования
Теплоизоляция труб нужна, если крыша не отапливается и там проходит вентиляционный канал. Если есть система принудительного оттока воздуха, то для этого требуется монтаж вытяжного вентилятора. Только после этого идет подключение и пуско-наладочные работа. Если система состоит из блоков, то каждый блок снабжается и тестируется отдельно.

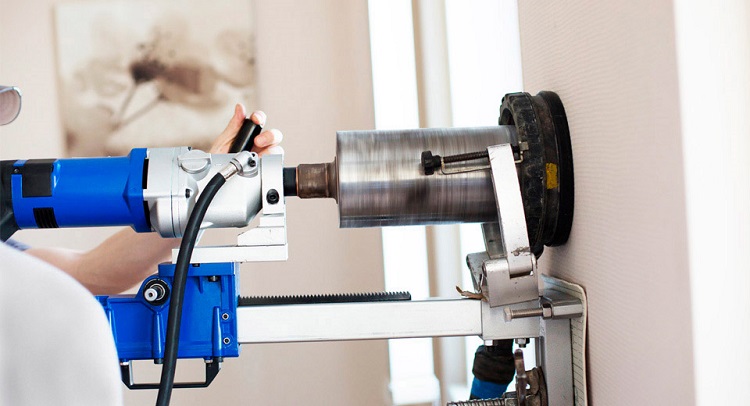

Этапы монтажа вентиляции
- Разметка вентиляционных отверстий
- Бурение отверстий с уклоном на улицу и диаметром не более 12-13 см.
- Отрезка трубы воздуховода с учетом длины и размеров.
- Установка вент. канала и выходных клапанов.
- Запенивание щелей между трубой и стеной.
- Установка крепежа к стене и потолку, фиксация конструкции
- Монтаж фильтра в приточный канал.
- Закрепление калорифера и подключение
- Установка защитных решеток на входные отверстия
- Подключение питания
Рекомендуется чистить вентиляцию не реже 1 раза в 6 месяцев
Калькулятор монтажа вентиляции
Это ориентировочная стоимость. Чтобы узнать точную стоимость, оставьте заявку.
C Вами свяжется наш инженер и в течении 1 часа Вы получите смету для Вашего объекта.
Прайс лист на монтаж вентиляции
Монтаж приточных установок
Монтаж приточной установки до 500 м3/ч | 28000 руб. |
Монтаж приточной установки 500 м3/ч - 1000 м3/ч | 41000 руб. |
Монтаж приточной установки 1000 м3/ч - 5000 м3/ч | 58000 руб. |
Монтаж приточной установки 5000 м3/ч - 10000 м3/ч | 77000 руб. |
Монтаж приточной установки 10000 м3/ч - 20000 м3/ч | 94000 руб. |
Монтаж приточной установки 20000 м3/ч - 50000 м3/ч | 102000 руб. |
Монтаж приточной установки свыше 50000 м3/ч | по расчету |
Монтаж приточно-вытяжных установок
Монтаж приточно-вытяжной установки до 500 м3/ч | 43000 руб. |
Монтаж приточно-вытяжной установки 500 м3/ч - 1000 м3/ч | 54000 руб. |
Монтаж приточно-вытяжной установки 1000 м3/ч - 5000 м3/ч | 69000 руб. |
Монтаж приточно-вытяжной установки 5000 м3/ч - 10000 м3/ч | 98000 руб. |
Монтаж приточно-вытяжной установки 10000 м3/ч - 20000 м3/ч | 134000 руб. |
Монтаж приточно-вытяжной установки 20000 м3/ч - 50000 м3/ч | 184000 руб. |
Монтаж приточно-вытяжной установки свыше 50000 м3/ч | по расчету |
Монтаж радиальных вентиляторов
Монтаж радиального вентилятора 500 м3/ч - 1000 м3/ч | 4500 руб. |
Монтаж радиального вентилятора 1000 м3/ч - 5000 м3/ч | 6000 руб. |
Монтаж радиального вентилятора 5000 м3/ч - 10000 м3/ч | 9500 руб. |
Монтаж радиального вентилятора 10000 м3/ч - 20000 м3/ч | 14000 руб. |
Монтаж радиального вентилятора 20000 м3/ч - 50000 м3/ч | 23000 руб. |
Монтаж радиального вентилятора свыше 50000 м3/ч | по расчету |
Монтаж канальных и осевых вентиляторов
Монтаж канального/осевого вентилятора 500 м3/ч - 1000 м3/ч | 4000 руб. |
Монтаж канального/осевого вентилятора 1000 м3/ч - 5000 м3/ч | 5500 руб. |
Монтаж канального/осевого вентилятора 5000 м3/ч - 10000 м3/ч | 12000 руб. |
Монтаж канального/осевого вентилятора 10000 м3/ч - 20000 м3/ч | 18000 руб. |
Монтаж канального/осевого вентилятора 20000 м3/ч - 50000 м3/ч | 28000 руб. |
Монтаж канального/осевого вентилятора свыше 50000 м3/ч | по расчету |
Монтаж жестяных, сварных и гибких воздуховодов
Монтаж воздуховодов толщиной 0.55-0.7мм, м.кв. | 500 руб. |
Монтаж воздуховодов толщиной 0.7-0.9мм, м.кв. | 750 руб. |
Монтаж воздуховодов толщиной свыше 0.9мм, м.кв. | 850 руб. |
Монтаж воздуховодов из черной стали, м.кв. | 1100 руб. |
Монтаж гибких воздуховодов d100-d200, м.п. | 140 руб. |
Монтаж гибких воздуховодов d250-d350, м.п. | 180 руб. |
Монтаж фасонных частей воздуховодов
Монтаж фасонных жестяных изделий, м.кв | 800 руб. |
Монтаж фасонных изделий из черной стали, м.кв. | 1550 руб. |
Изоляция воздуховодов самоклеящейся теплоизоляцией 5мм-10мм, м.кв. | 200 руб. |
Изоляция воздуховодов самоклеящейся теплоизоляцией 15мм-20мм, м.кв. | 275 руб. |
Изоляция воздуховодов изоляцией из минеральной ваты, м.кв. | 340 руб. |
Монтаж увлажнителей и осушителей воздуха
Монтаж канального увлажнителя электродного типа | 22500 руб. |
Монтаж канального увлажнителя испарительного типа | 14800 руб. |
Монтаж канального увлажнителя форсуночного типа | 32000 руб. |
Монтаж канального осушителя | 8400 руб. |
Монтаж настенного осушителя | 5400 руб. |
Монтаж осушителя скрытого типа | 16700 руб. |
Монтаж охладителей и рекуператоров воздуха
Монтаж канального охладителя (фреон) | 2600 руб. |
Монтаж канального охладителя (вода) | 3200 руб. |
Монтаж рекуператора пластинчатого | 12400 руб. |
Монтаж рекуператора гликолевого | 22000 руб. |
Монтаж рекуператора роторного | 18300 руб. |
Монтаж щитов управления вентиляцией
Монтаж щита управления вентиляцией (электрический калорифер) | от 10000 руб. |
Монтаж щита управления вентиляцией (водяной калорифер) | от 14500 руб. |
Монтаж частотного регулятора скорости 220 вольт | от 3400 руб |
Монтаж частотного регулятора скорости 380 вольт | от 5200 руб |
Монтаж трансформаторного регулятора скорости 220 вольт | от 3800 руб. |
Монтаж трансформаторного регулятора скорости 380 вольт | от 5600 руб. |
Монтаж тиристорного регулятора скорости 220 вольт | от 2200 руб. |
Монтаж смесительных узлов
Монтаж гидроузла 1" (смесительного узла) приточной установки | от 15000 руб. |
Монтаж гидроузла свыше 1" (смесительного узла) приточной установки | от 18000 руб. |
Монтаж труб теплоснабжения (ППРЦ) приточной установки до 1", м.п. | от 220 руб. |
Монтаж труб теплоснабжения (ППРЦ) приточной установки свыше 1", м.п. | от 370 руб. |
Монтаж труб фреонового охладителя (медь), м.п. | от 1200 руб. |
Монтаж датчиков, термостатов и реле
Монтаж канального датчика температуры | 540 руб. |
Монтаж комнатного датчика температуры | 880 руб. |
Монтаж датчика температуры обратной воды накладного | 380 руб. |
Монтаж датчика температуры обратной воды погружного | 870 руб. |
Монтаж термостата защиты от замерзания | 1450 руб. |
Монтаж дифференциального реле давления | 950 руб. |
Монтаж канального гигростата | 540 руб. |
Монтаж комнатного гигростата | 880 руб. |
